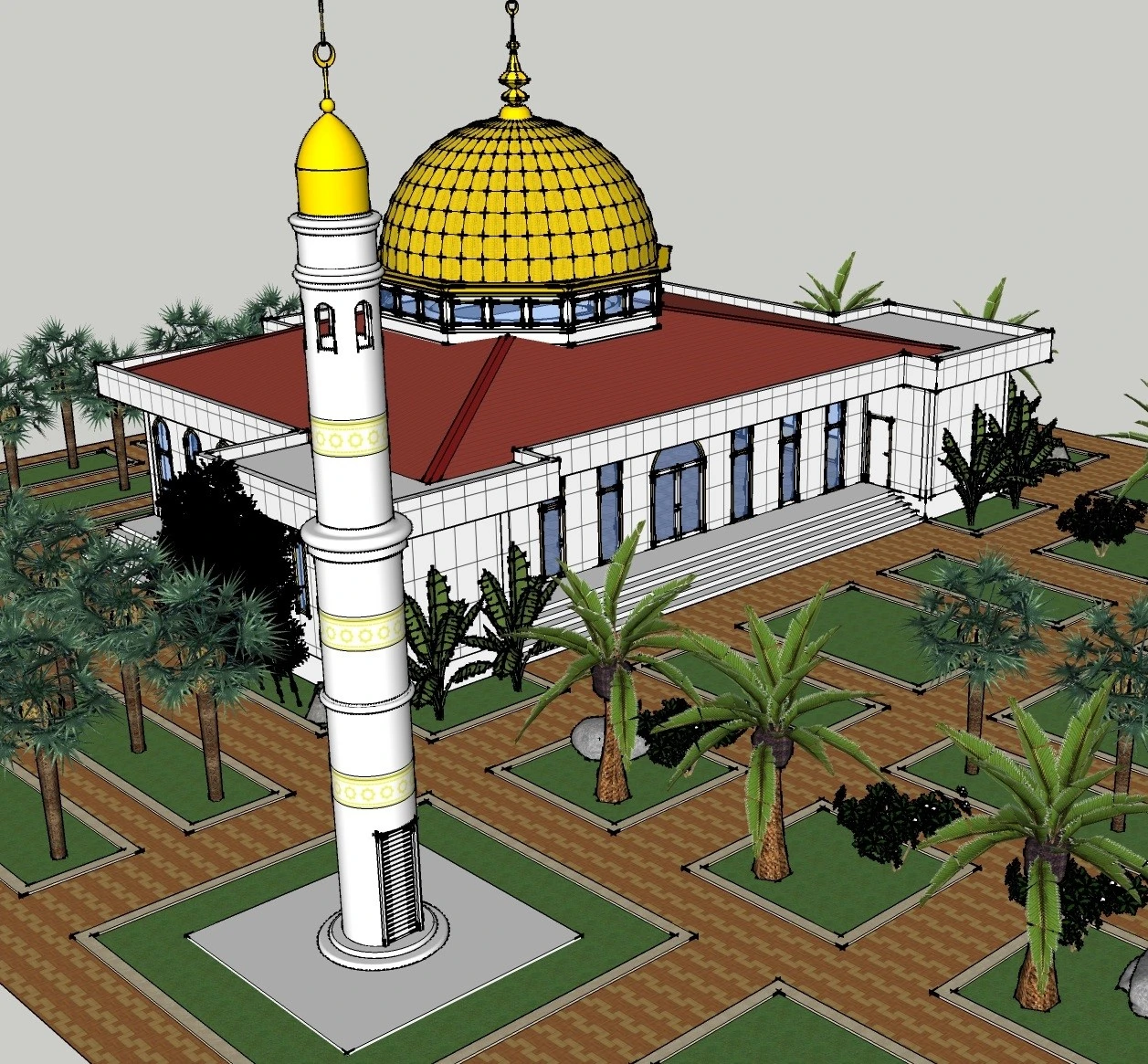

Dette præfabrikerede moskeprojekt i stålstruktur designet af CBC Company til maldiviske kunder i 2016, med al information om projektets grundlæggende parametre, detaljeret materialeliste, FOB-omkostningsestimat, materialeanvendelsesegenskaber, strukturel kraftanalyse og målmarkedsanalyse. Projektet anvender skræddersyet præfabrikeret stålkonstruktion som det primære-lastbærende system, med letvægt, høj montageeffektivitet, korrosionsbestandighed og stærk tilpasningsevne til havklima. Alle komponenter er præfabrikerede på fabrikken og leveret via standard containerforsendelse, hvilket giver hurtig -installation på stedet.



1.1 Grundlæggende projektparametre

Projektets placering: Maldiverne

Design & Leveringsår: 2016

Overordnede dimensioner: 15,74 m (længde) × 12,2 m (bredde)

Bygningshøjde: 5,3m (Hovedstrukturhøjde); 9,72 m (total højde med kuppel)

Kernestrukturtype: CBC-tilpasset varmgalvaniseret-stålstruktur

Forsendelsesløsning: 6 sæt 40HQ standardbeholdere

Samlede FOB-omkostninger: Ca. USD 110.000 (FOB Ningbo Port)







Den samlede FOB Ningbo-pris for projektet er USD 110.000. Følgende tabel sorterer alle byggematerialer, specifikationer, forbrug og proportional omkostningsestimat ud fra de samlede projektomkostninger, som nøjagtigt afspejler materialesammensætningen og omkostningsstrukturen for det præfabrikerede moskeprojekt.



Ingen.	Materiale navn	Detaljeret specifikation	Forbrug	Omkostningsvurdering (USD)	Omkostningsforhold
1	Tilpasset hovedstålkonstruktion	Fuldt varm-galvaniseret, CBC-tilpasset design	2,5 tons	42,900	39.0%
2	Væg C-sektion Stål	Matchende stålstruktur vægstøtte	1,0 ton	13,200	12.0%
3	Tilpasset kuppelmodul	9,6 m diameter, fuldt varmgalvaniseret-integreret modul	1 sæt	24,200	22.0%
4	Farve stål tagsten	0,5 mm tykkelse	400 ㎡	6,600	6.0%
5	Gipsplade til loft	9 mm tykkelse	350 ㎡	3,300	3.0%
6	Udvendig væg aluminiumsspændepanel	Dekorativ og vejrbestandig-type	500 ㎡	5,500	5.0%
7	Varmeisolerende bomuld	100 mm tykkelse vægfyldning	550 ㎡	2,200	2.0%
8	Indvendig væg cementfiberplade	12 mm tykkelse	580 ㎡	3,300	3.0%
9	Toiletgulv keramiske fliser	Vandtæt og slidstærkt-gulvfliser	35 ㎡	1,100	1.0%
10	Hovedsal tæppe	Særligt tæppe til bedesal	260 ㎡	2,200	2.0%
11	Døre & Vinduer	Understøtter tilpassede døre og vinduer	37 sæt	3,300	3.0%
12	Hjælpematerialer og pakkeomkostninger	Fastgørelsesmidler, tætningsmidler, beholderemballage	Hele projektet	2,200	2.0%
Samlede FOB Ningbo omkostninger				110,000	100%







Alle materialer i projektet er udvalgt med henblik på Maldivernes høje-temperatur, høje-fugtighed og høje-sale marine klima med enestående holdbarhed, termisk isolering og anti-korrosionsevne, og opfylder fuldt ud de funktionelle krav til moskebygninger og grænseoverskridende containertransportforhold.



3.1 Strukturelle stålmaterialer

Hovedstrukturen anvender CBC-tilpasset fuld varm-dyp galvaniseret stål med et samlet stålforbrug på 2,5 tons, og væggen matches med 1 ton C-sektionsstål. Varm-galvaniseringsproces isolerer stål fuldstændigt fra luft- og salttåge, hvilket effektivt løser korrosionsproblemet i stålkonstruktioner i marine miljøer og forlænger bygningens levetid betydeligt. Den tilpassede stålkonstruktion er let og høj-styrke; det samlede stålforbrug i hele bygningen er lavt, hvilket reducerer konstruktionens egenvægtbelastning. I mellemtiden er de standardiserede præfabrikerede komponenter perfekt tilpasset til 40HQ-containertransport, hvilket giver nul på{11}}svejsning og hurtig montering. C-sektionsstålet danner et sekundært kølsystem med tæt væg, som giver stabil støtte til indkapslingsmaterialer og forbedrer bygningens generelle stivhed.



3.2 Indkapslings- og dekorationsmaterialer

Taget anvender 0,5 mm tykke farve ståltegl med fremragende vandtætte,-vindbestandige og anti-ældningsegenskaber, velegnet til den stærke vind og det regnfulde vejr i øområder. Loftet bruger 9 mm gipsplade, som har god lydabsorbering og brandsikker ydeevne, der opfylder kravene til stille og sikker brug i moskeens bedesal. Ydervæggen er dekoreret med aluminiumsspændepaneler, som er-vejrbestandige, falme-og nemme at rengøre, hvilket sikrer bygningens smukke-langsigtede udseende.

Den 100 mm tykke varmeisolerende bomuld fyldt i væggen dækker et område på 550 kvadratmeter, som effektivt isolerer ekstern høj temperatur, reducerer indendørs varmeoverførsel og realiserer energi-besparelse og konstant temperatur indendørs. Den indvendige væg bruger 12 mm cementfiberplader, som er brandsikre, fugt-sikker og slag-bestandige, tilpasser sig til Maldivernes høje-fugtighedsmiljø og undgår vægskimmel og deformation. Toiletområdet er brolagt med specielle gulvfliser for vandtæt og skridsikker-, og hovedbedesalen er fuldt dækket med professionelle tæpper for at imødekomme den religiøse brug og behagelige gangbehov. De 37 sæt støttedøre og vinduer vedtager standardiseret og tilpasset design med god lufttæthed og vandtæthed, hvilket forbedrer bygningens samlede tætningsevne.



3.3 Kuppelmodulmateriale

Det tilpassede integrerede kuppelmodul med en diameter på 9,6 m anvender fuld varm-dip-galvaniseringsbehandling, som er integreret præfabrikeret på fabrikken. Den har høj strukturel integritet, smuk bueform og ingen -monteringshuller på stedet. Mens den opfylder moskeernes klassiske arkitektoniske æstetik, sikrer den vindmodstanden og korrosionsbestandigheden af ​​kuplen, som er den centrale dekorative og strukturelle komponent i projektet.







Dette projekt anvender en letvægts præfabrikeret stålramme + enkelt-lags sfærisk kuppel-kompositstruktursystem. Den strukturelle kraftoverførselsvej er klar, kraftfordelingen er ensartet, og den kan tilpasse sig vindbelastningen, dødlasten og miljøbelastningen i det maldiviske øområde med god overordnet stabilitet og sikkerhedsmargin.



4.1 Hovedrammekraftegenskaber

Hovedbygningen vedtager CBC-tilpasset stålrammestruktur med en højde på 5,3 m. Stålrammen bærer alle lodrette egenbelastninger (selv-vægt af tag, indhegning, loft og indendørs faciliteter) og delvise levende belastninger (personaleaktiviteter). C-sektionens stålvægkøl danner et sidestøttesystem, som effektivt modstår vandrette vindbelastninger. Den lette stålkonstruktion reducerer i høj grad bygningens egen-vægt og reducerer derved fundamentets bæretryk, som er meget velegnet til de svage fundamentforhold i ø-revbygninger. Hele rammen vedtager et stift forbindelsesdesign med stærk samlet stivhed, ingen svage spændingspunkter og god deformationsmodstand under konventionelle belastningsforhold.



4.2 Dome Structural Force Princip

Den 9,6 m diameter store-stålkuppel er den vigtigste belastningskomponent i projektet. Den følger den klassiske sfæriske skalkraftmekanisme: Meridionalretningen bærer trykkraft og overfører lodret belastning nedad til toppen af ​​hovedstålrammen, mens bøjleretningen bærer trækkraft, som opvejer kuplens udadgående ekspansionstryk under egen-vægt og vindbelastning, hvilket undgår strukturelle revner og deformationer. Det integrerede varmgalvaniserede kuppelmodul har høj overordnet strukturel integritet, ensartet spændingsfordeling, ingen lokal spændingskoncentration og kan effektivt modstå stærke vindbelastninger i øområder. Forbindelsen mellem kuppelen og hovedrammen vedtager en fast lapledsstruktur, som realiserer stabil kraftoverførsel og sikrer den overordnede koordinering af den øvre kuppel og den nedre hovedstruktur.



4.3 Overordnet strukturel stabilitet og miljøtilpasningsevne

Hele strukturen danner et lukket kraftsystem gennem samarbejdet mellem hovedstålrammen, vægkølen og kuppelstrukturen. Alle stålkomponenter er varm-galvaniseret for at undgå strukturel ydeevnedæmpning forårsaget af korrosion. Det lette-vægt og høje-strukturelle design gør det muligt for bygningen at modstå konventionel tyfon og seismiske belastninger på Maldiverne. Den standardiserede komponentstruktur undgår strukturelle ustabilitetsrisici forårsaget af -konstruktionsfejl på stedet. Den overordnede struktur har god duktilitet, kan buffer eksterne dynamiske belastninger og opfylder de langsigtede krav til sikker brug af religiøse bygninger.







Kombineret med CBC Companys primære oversøiske markedslayout og anvendelsesegenskaberne for præfabrikerede stålstrukturmoskeprojekter er kernemålmarkederne opdelt i tre kategorier: Sydøstasiatiske ø-lande, sydasiatiske kystlande og mellemøstlige lav-breddegrads-kystlande. Følgende tabel analyserer og sammenligner fordele og ulemper ved hvert målmarked i detaljer.



Målmarked	Kerne fordele	Vigtigste ulemper	Markedets tilpasningsevne
Sydøstasiatiske ø-lande (Maldiverne, Indonesien, Filippinerne)	1. Høj andel af muslimsk befolkning, stor efterspørgsel efter moskebyggeri; 2. Tropisk havklima, stor efterspørgsel efter anti-korrosion, vind-bestandige og varme-isolerende bygninger, matchende CBC varm-dyp galvaniserede stålkonstruktionsprodukter; 3. Mange øer, spredte byggepladser, egnet til containertransport og hurtig montering af præfabrikerede bygninger; 4. Lokal traditionel moskéarkitektonisk stil matcher projektets tilpassede kuppeldesign; 5. Lav lokal industriel produktionskapacitet, stor afhængighed af importerede præfabrikerede bygninger.	1. Hyppige tyfoner og kraftig nedbør, hvilket stiller højere krav til strukturel vindmodstand og vandtæt ydeevne; 2. Regionalpolitisk tilsyn er relativt strengt for importerede byggematerialer; 3. Flere øer fører til høje lokale sekundære transportomkostninger; 4. Lille enkelt-projektvolumen med spredte ordrer.	Høj (Kernemålmarked, moden projektmatchningsgrad)
Sydasiatiske kystlande (Bangladesh, Sri Lanka)	1. Stort muslimsk befolkningsgrundlag og stiv efterspørgsel efter moskerenovering og nybyggeri; 2. Lav byggeomkostningsfølsomhed, villig til at acceptere tilpassede præfabrikerede stålstrukturbygninger af høj-kvalitet; 3. Tæt geografisk afstand fra Kina, lave omkostninger til søfragt og kort transportcyklus; 4. Løs adgangspolitikker for udenlandske byggevarer og lav markedsadgangstærskel.	1. Alvorligt lokalt infrastrukturkaos, vanskelig-konstruktionskoordinering på stedet; 2. Hyppigt ekstremt vejr såsom monsuner, der påvirker byggecyklussen; 3. Mange lokale-lavpriskonkurrenter til traditionelle byggerier, der står over for prispres; 4. Ujævn regional økonomisk udvikling, differentieret ordenskvalitet.	Medium-Høj (Nøgleudvidende marked)
Mellemøsten lave-breddegrads kystlande (UAE, Qatar, Oman)	1. Ekstremt højt markedsbudget, der forfølger tilpassede religiøse bygninger med høj-standard; 2. Varmt og tørt kystklima, stor efterspørgsel efter varmeisolering og bygninger mod-saltkorrosion, matchende produktydelse; 3. Modent containerlogistiksystem, praktisk til produktlevering; 4. Præference for integrerede og smukke moskebygninger i-stil, i overensstemmelse med projektdesign.	1. Ekstremt strenge produktkvalitetscertificering og tekniske acceptstandarder, høj indgangstærskel; 2. Stærk lokal brandkonkurrence, høje markedsfremmende omkostninger; 3. Høje arbejdsomkostninger til-montage på stedet; 4. Strenge religiøse arkitektoniske designspecifikationer, høj tilpasningsbesvær.	Mellem (høj-præmiemarked)







Maldivernes præfabrikerede stålstrukturmoskeprojekt fra 2016 designet af CBC Company har rimelig materialetilpasning og strukturelt design. Den fulde varmgalvaniserede stålstruktur løser øbygningernes korrosionssmerter, og den integrerede tilpassede kuppel opfylder de funktionelle og æstetiske behov i religiøse bygninger. Hele projektet realiserer standardiseret fabrikspræfabrikation og container modulær transport, med høj konstruktionseffektivitet og lave omfattende omkostninger. Med hensyn til markedsanvendelse er denne type projekt mest velegnet til muslimske lande i sydøstasiatiske øer og har et godt ekspansionspotentiale på de sydasiatiske kyst- og mellemøstlige høje-markeder. Det er et modent og replikerbart standardiseret præfabrikeret religiøst byggeprodukt fra CBC Company, som kan promoveres i partier på globale kystnære muslimske markeder.
